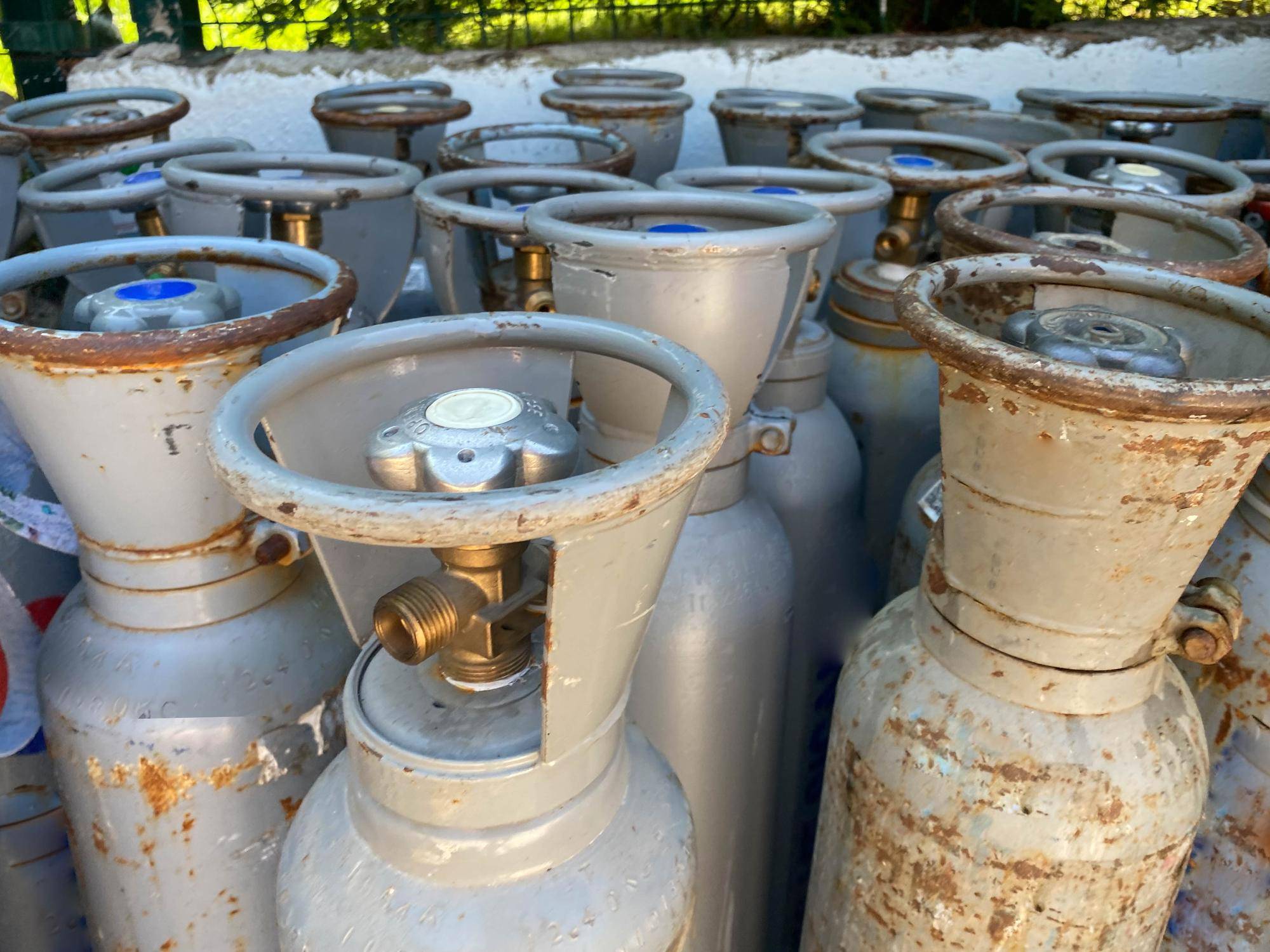

Instalacje gazowe wewnętrzne i zewnętrzne oraz butle gazowe w codziennym użytkowaniu

Bezpieczne i efektywne użytkowanie instalacji gazowych wewnętrznych, instalacji gazowych zewnętrznych oraz butli gazowych opiera się na jasnych zasadach dotyczących montażu, eksploatacji i kontroli. Najważniejsze różnice między gazem ziemnym a LPG, ograniczenia liczby butli w pomieszczeniach, krytyczne odległości, wymagania dla przewodów, a także procedury na wypadek wycieku gazu zostały zebrane poniżej w jednym, praktycznym przewodniku.

Czym są instalacje gazowe wewnętrzne i zewnętrzne?

Instalacja gazowa wewnętrzna to zespół przewodów, armatury, urządzeń zabezpieczających i odbiorników doprowadzających gaz od punktu wejścia do budynku do urządzeń gazowych, takich jak kocioł, kuchenka lub podgrzewacz wody.

Instalacja gazowa zewnętrzna obejmuje odcinek przewodów i urządzenia znajdujące się poza budynkiem. Obejmuje przyłącze gazowe, zbiornik LPG, reduktory, zawory oraz przewody prowadzone do obiektu.

Gaz ziemny jest zwykle dostarczany siecią gazową, natomiast LPG w postaci skroplonej magazynuje się w butlach lub zbiornikach. LPG jest cięższy od powietrza, dlatego w razie nieszczelności może gromadzić się przy podłodze, w zagłębieniach, piwnicach i studzienkach, co wymaga szczególnej uwagi projektowej i eksploatacyjnej.

Jak działają instalacje gazowe krok po kroku?

Gaz doprowadza się do budynku z sieci albo pobiera z butli lub zbiornika LPG. Następnie reduktor ciśnienia stabilizuje i obniża ciśnienie do wartości wymaganej przez urządzenie.

Armatura, w tym zawór odcinający, umożliwia szybkie przerwanie dopływu paliwa podczas awarii, przeglądu lub wymiany osprzętu.

W urządzeniu gaz miesza się z powietrzem i ulega spalaniu. Prawidłowe spalanie wymaga dostatecznego dopływu powietrza oraz drożnych przewodów spalinowych, aby ograniczyć powstawanie tlenku węgla i zapewnić stabilną pracę palników.

Produkty spalania odprowadza się do przewodu spalinowego lub kominowego. Sprawna wentylacja nawiewno-wywiewna umożliwia stałe doprowadzanie świeżego powietrza i usuwanie zanieczyszczeń, co bezpośrednio redukuje ryzyko zgaśnięcia płomienia i emisji czadu.

W razie nieszczelności gaz może przedostać się do pomieszczenia i utworzyć mieszaninę wybuchową. Szczególnie niebezpieczna jest iskra pochodząca z włącznika światła lub urządzenia elektrycznego, dlatego integralną częścią systemu bezpieczeństwa jest możliwość natychmiastowego odcięcia dopływu gazu oraz sprawne działanie detekcji i wentylacji.

Jak bezpiecznie użytkować butle gazowe LPG na co dzień?

W jednym mieszkaniu, warsztacie lub lokalu użytkowym nie powinno znajdować się więcej niż dwie butle z gazem płynnym. Limit minimalizuje ryzyko kumulacji paliwa i ułatwia kontrolę nad instalacją zasilającą urządzenia.

Butlę należy ustawiać wyłącznie pionowo, zaworem do góry, na stabilnym, niepalnym i nieiskrzącym podłożu oraz zabezpieczać przed przewróceniem. Zakazane jest ustawienie poziome oraz ekspozycja na uderzenia czy kołysanie, co ogranicza ryzyko uszkodzenia zaworu i nieszczelności.

Pomieszczenie z butlą powinno mieć temperaturę niższą niż 35°C. Nie wolno wystawiać butli na bezpośrednie działanie ognia ani przechowywać jej w miejscach narażonych na nadmierne nagrzewanie, ponieważ wzrost temperatury podnosi ciśnienie i obciąża zbiornik.

Butlę należy odsunąć co najmniej 1 m od urządzeń mogących powodować iskrzenie oraz co najmniej 1,5 m od urządzeń promieniujących ciepło. Te odległości ograniczają prawdopodobieństwo zapłonu i degradacji materiału przewodów lub osprzętu.

Minimalna odległość napełnionych butli od grzejników centralnego ogrzewania powinna wynosić 1 m, a od pieców i źródeł otwartego ognia 10 m. Zbyt mały dystans intensyfikuje nagrzewanie zbiornika i zwiększa ryzyko awarii.

Przewód elastyczny łączący urządzenie z reduktorem powinien mieć długość nie większą niż 3 m, wytrzymałość na ciśnienie co najmniej 300 kPa i odporność na LPG, uszkodzenia mechaniczne oraz temperaturę do 60°C. Należy stosować osprzęt przeznaczony wyłącznie do gazu i systematycznie kontrolować stan połączeń.

Detektor gazu dla LPG powinien być montowany nisko, ponieważ LPG gromadzi się przy podłodze. Równolegle zaleca się montaż czujnika tlenku węgla, który ostrzega przed czadem powstającym przy niepełnym spalaniu.

Butle należy kupować i wymieniać w legalnym punkcie z widocznymi oznaczeniami i plombą. Zabronione jest samodzielne napełnianie oraz przelewanie gazu między pojemnikami. Butla to przenośny zbiornik ciśnieniowy, który może podlegać dozorowi technicznemu, jeżeli jej pojemność przekracza 0,35 dm³, a nadciśnienie jest wyższe niż 0,5 bara.

Gdzie i jak montować butle oraz baterie butli na zewnątrz?

Bateria butli to zestaw połączonych butli LPG. W instalacjach budynkowych liczba butli w jednej baterii nie może przekraczać 10, a ich łączenie powinno odbywać się przez kolektor dobrany do wydajności oraz wyposażony w niezbędną armaturę zabezpieczającą.

Butle ustawione na zewnątrz należy posadowić na utwardzonym i wyrównanym podłożu, chronić przed opadami i promieniowaniem słonecznym, a całość odpowiednio oznakować. Instalacje zasilane butlami na zewnątrz budynku powinny być czytelnie oznakowane i zabezpieczone przed warunkami atmosferycznymi.

Odległość butli zewnętrznych od najbliższych okien i drzwi w ścianie budynku powinna wynosić co najmniej 2 m. Taki dystans ogranicza ryzyko przedostania się gazu do wnętrza i zapewnia bezpieczne warunki dla użytkowników.

Jakie elementy tworzą kompletną instalację gazową?

Trzon instalacji stanowią przewody gazowe sztywne lub elastyczne. Przewody stalowe czy miedziane stosuje się w trasach stałych, a elastyczne do podłączania urządzeń, zgodnie z wymaganiami odpornościowymi i ciśnieniowymi.

Zawory odcinające i armatura pozwalają izolować odbiorniki, prowadzić przeglądy i szybko reagować w sytuacjach awaryjnych. Elementy te powinny być łatwo dostępne i prawidłowo oznakowane.

Reduktory ciśnienia obniżają i stabilizują ciśnienie gazu dopływającego z butli lub zbiornika do wartości pracy urządzeń. W układach z wieloma butlami stanowią część zespołu kolektorowego.

W instalacjach z LPG kluczowe są butle lub zbiorniki, odpowiednio dobrane węże gazowe oraz połączenia z zabezpieczeniem przed rozszczelnieniem. Każdy komponent powinien być przeznaczony do kontaktu z LPG i do deklarowanego zakresu temperatur.

Na bezpieczeństwo wpływa także układ odprowadzania spalin. Przewody spalinowe i kominowe muszą być drożne i zgodne z wymaganiami urządzenia, a wentylacja zapewnia stały dopływ powietrza do spalania.

Uzupełnieniem są systemy detekcji. Detektory gazu oraz czujniki tlenku węgla zwiększają margines bezpieczeństwa, szczególnie w pomieszczeniach o utrudnionym przewietrzaniu.

Dlaczego wentylacja i odprowadzanie spalin są kluczowe?

Bezpieczna instalacja opiera się na czterech zasadach: szczelność, właściwa wentylacja, prawidłowe spalanie oraz możliwość szybkiego odcięcia dopływu gazu. Niesprawna wentylacja zaburza mieszankę paliwowo-powietrzną i sprzyja powstawaniu tlenku węgla, co bezpośrednio zagraża zdrowiu.

Nie wolno zasłaniać kratek wentylacyjnych ani stosować urządzeń gazowych w pomieszczeniach bez odpowiedniego dopływu powietrza. Dbałość o drożność przewodów spalinowych i prawidłową wymianę powietrza zmniejsza ryzyko cofki spalin oraz zgaśnięcia płomienia.

Co robić, gdy czujesz zapach gazu?

Należy natychmiast zamknąć zawór, nie używać otwartego ognia, nie włączać ani nie wyłączać urządzeń elektrycznych, przewietrzyć pomieszczenie o ile można to zrobić bez ryzyka i opuścić budynek. Nie wolno szukać nieszczelności płomieniem. Sprawdzenie instalacji należy powierzyć osobie z kwalifikacjami lub skorzystać ze środka pianotwórczego przeznaczonego do detekcji wycieków.

Czy wolno samodzielnie przerabiać lub naprawiać instalacje i urządzenia gazowe?

Instalacje i urządzenia gazowe powinny być montowane, naprawiane i modernizowane wyłącznie przez osoby posiadające odpowiednie kwalifikacje. Samodzielne rozmontowywanie, regulowanie lub przerabianie układów stwarza bezpośrednie ryzyko nieszczelności i awarii.

Butle gazowe są przenośnymi zbiornikami ciśnieniowymi. Gdy ich pojemność przekracza 0,35 dm³ i nadciśnienie jest wyższe niż 0,5 bara, mogą podlegać dozorowi technicznemu, co oznacza obowiązek spełnienia wymogów kontrolnych i eksploatacyjnych.

Ile powinien mieć przewód elastyczny i jakie parametry spełniać?

Przewód elastyczny między reduktorem a urządzeniem nie może mieć długości większej niż 3 m. Powinien wytrzymywać co najmniej 300 kPa, być odporny na LPG, uszkodzenia mechaniczne oraz temperaturę do 60°C. Regularna kontrola stanu przewodu i złącz minimalizuje ryzyko rozszczelnienia.

Jaki jest wpływ lokalizacji butli na bezpieczeństwo?

LPG jest cięższy od powietrza i zalega przy posadzce. Nie należy lokować butli w zagłębieniach, piwnicach i studzienkach, gdzie gaz mógłby się kumulować. Montaż detektora gazu nisko nad podłogą zwiększa szybkość wykrycia wycieku.

Zachowuj odległość minimum 1 m od urządzeń iskrzących i 1,5 m od urządzeń promieniujących ciepło, a także 1 m od grzejników oraz 10 m od pieców i źródeł otwartego ognia. Temperatura pomieszczenia z butlą powinna być poniżej 35°C. Taki dobór lokalizacji ogranicza ryzyko przegrzewania i zapłonu.

Na zewnątrz zachowuj dystans minimum 2 m od okien i drzwi oraz stosuj utwardzone podłoże i osłony przed warunkami atmosferycznymi. W przypadku kilku butli stosuj kolektor i nie przekraczaj 10 sztuk w baterii, co ułatwia kontrolę ciśnienia i bezpieczną eksploatację.

Podsumowanie

Bezpieczeństwo i niezawodność zapewnia zgodny z zasadami montaż, regularna kontrola stanu technicznego, przestrzeganie odległości i temperatur, właściwa wentylacja oraz wyposażenie w reduktor ciśnienia, zawór odcinający, detektor gazu i czujnik tlenku węgla. W razie nieszczelności reaguj natychmiast, a wszelkie prace powierzaj osobom z uprawnieniami.
